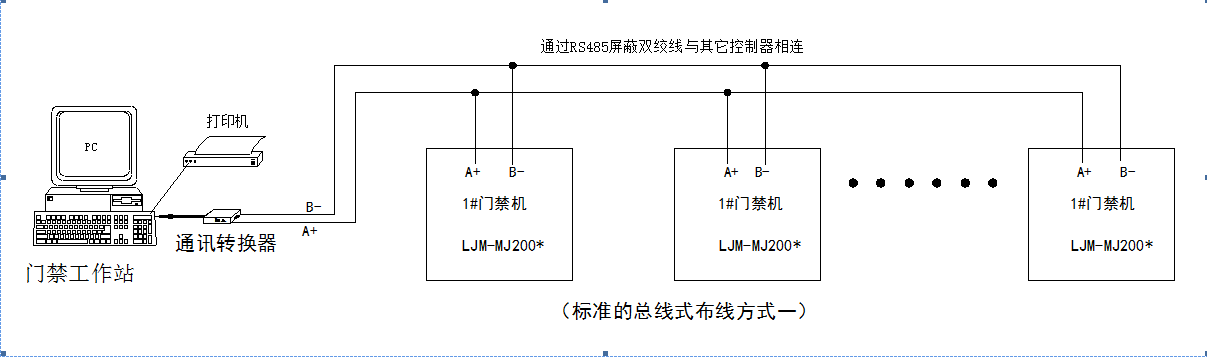

1、RS485/422總線的標準布線方式為總線式結構，這是最理想的布線方式；在實際布線時能走標準的總線式布線方式就盡量走，因這布線方式對于RS485/422通訊效果最好。

2、現場施工中經常用到的一些布線方式：

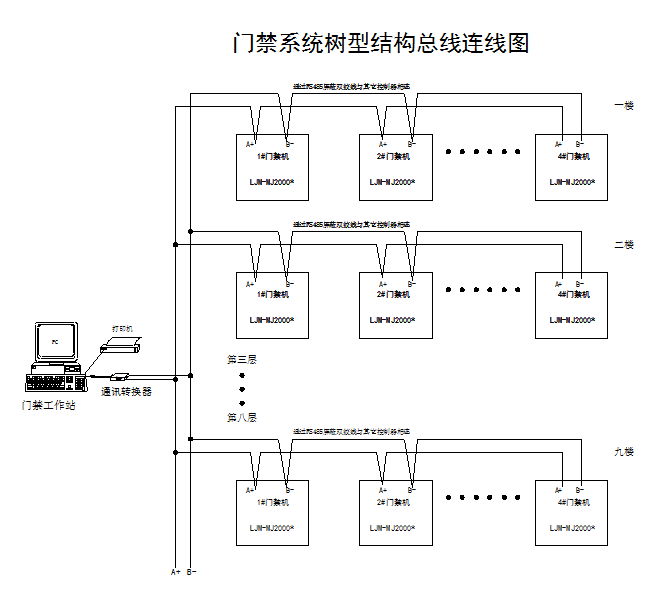

   a、“樹型結構” 布線方式，一般在高層大廈中用得很多：

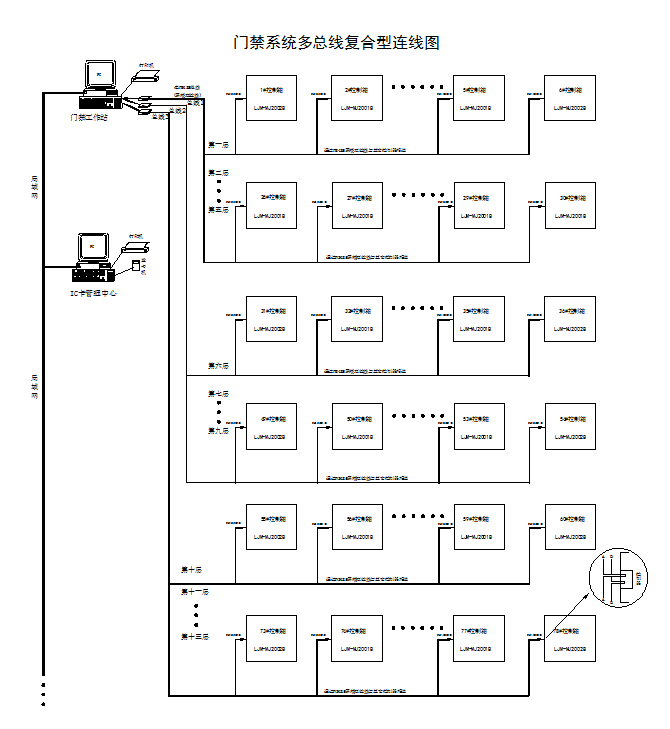

   b、多總線復合型布線方式，一般在大型門禁系統中使用；因大型門禁系統的點數較多且分散，一般一條總線滿足不了需求（受通訊距離與轉換器帶負載能力的限制），且在實際施工中有時按標準的總線式結構布線還不好走線，因此在大的小區或者大廈項目中經常采用多總線復合型方式布線：

3、RS485/422總線中最忌諱的布線方式為星型結構布線方式，采用此種布線方式均會對RS485/422總線的通訊產生不好的影響，嚴重的會導致通訊不上，特別是在星型結構的分支多的情況下，經常通訊不上！（最忌諱使用方式）
